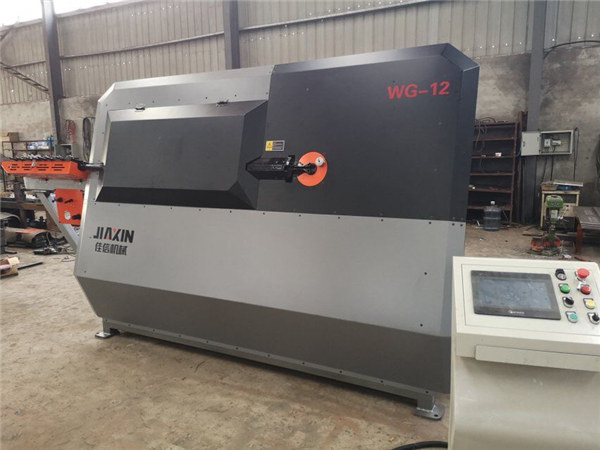

কারখানা লোহা রড cnc স্বয়ংক্রিয় rebar stirrup নমুনা মেশিন

কারখানা লোহা রড cnc স্বয়ংক্রিয় rebar stirrup নম মেশিন

টেকনিক্যাল প্যারামিটার

মডেল	SGW4-12B
সর্বোচ্চ পল্লী গতি	100 / মিনিট
সর্বোচ্চ ভারসাম্য গতি	1100 ° / সেকেন্ড
কোণ সহনশীলতা	± 1 °
দৈর্ঘ্য সহনশীলতা	± 1mm
সর্বোচ্চ ভারবহন কোণ	180 °
সেন্ট্রাল ম্যান্ডেলার ব্যাস	22mm
শ্যাফ্ট মাটিতে নিচু থেকে দূরত্ব	1250mm
একক তারের (মিমি)	4-12
ডাবল তারের (মিমি)	4-10
সর্বোচ্চ পার্শ্ব দৈর্ঘ্য	1200mm
মিনি পার্শ্ব দৈর্ঘ্য	80mm
উৎপাদন ক্ষমতা	1800
× এইচ (মিমি) বি × এল	380013201920
কাজ শক্তি	380V
সমস্ত ক্ষমতা	28KW

পণ্যের বর্ণনা

1, সরঞ্জাম অত্যন্ত স্বয়ংক্রিয়, এবং এটি জ্যামিতিক প্রক্রিয়াজাতকরণ গ্রাফিক্স শত শত ইনপুট করতে পারেন (বা গ্রাফিক্স তৈরি)। ইচ্ছাকৃতভাবে প্রয়োজনীয় প্রক্রিয়াকরণ মাত্রা সেট করুন, এবং আপনি কোন ধরনের গ্রাফিক্স চয়ন করতে পারেন।

2. সোজা, আকার, নমন, হুপ এবং ইস্পাত বার ফাংশন কাটিয়া পারফেক্ট সমন্বয়, এবং সত্যিই একাধিক ফাংশন সঙ্গে এক মেশিন ফাংশন বুঝতে।

3, সরঞ্জাম শুধুমাত্র এক ব্যক্তির অপারেশন প্রয়োজন, সর্বাধিক ক্ষমতা 1800 হুপ টাইপ / ঘন্টা, যা উত্পাদন দক্ষতা উন্নতি করে এবং শ্রম খরচ সংরক্ষণ করে।

4, ডবল লাইন কাজ দক্ষ অপারেশন অর্জন এবং উত্পাদন দক্ষতা উন্নত করতে পারেন।

5. servo নিয়ন্ত্রণ সিস্টেম, servo মোটর এবং servo ড্রাইভার ব্যবহার করে সব আন্তর্জাতিক বিখ্যাত ব্র্যান্ড, উচ্চ নির্ভুলতা, কম ব্যর্থতার হার গ্রহণ, সব স্বয়ংক্রিয় এবং নির্বিশেষে নমন প্রক্রিয়া বুঝতে।

নকশা প্রক্রিয়া বৈশিষ্ট্য

1. যন্ত্রপাতি পরিবেশে কোন দূষণ ছাড়াই servomotor + পরিষ্কার মূল এর গতি নীতি গ্রহণ করে।

2. ফ্লেক্সুরাল টেলিস্কোপিক অ্যাকশনটি অ্যাক্টিভেশনটির 100% নির্ভরযোগ্যতা নিশ্চিত করার জন্য দুটি উচ্চ নির্ভুলতা সনাক্তকরণ সেন্সর দ্বারা সজ্জিত।

3. কোন বায়ু পাম্প এবং সিলিন্ডার গোলমাল, বায়ুসংক্রান্ত রক্ষণাবেক্ষণ সময় সংরক্ষণ, একই সময়ে কোন গ্যাস পাম্প শক্তি খরচ, ঘন্টা প্রতি দুই kilowatts সংরক্ষণ করতে পারেন।

4. বিভক্ত টাইপ নির্দিষ্ট ছুরি নকশা, পুরো, সুবিধাজনক রক্ষণাবেক্ষণ প্রতিস্থাপন, খরচ কমাতে কোন প্রয়োজন; নির্দিষ্ট কর্তনকারী দুই পক্ষ ব্যবহার করা যেতে পারে, সেবা জীবন উন্নত করা; চলমান টুল ডিজাইন সহ চারটি দিক, পরিষেবা জীবনটি 4 গুণ বৃদ্ধি পেয়েছে, যা খরচটি হ্রাস করে।

প্রযুক্তিগত তথ্য উপকারিতা

1. সরঞ্জামের ঢালাই প্রক্রিয়া উচ্চ গতির যান্ত্রিক শিয়ারিং। একমাত্র কাটাতে শুধুমাত্র 0.45S প্রয়োজন, এবং তিনশত হাজার ক্রমাগত উচ্চ ফ্রিকোয়েন্সি এবং উচ্চ কার্যকরী অবস্থা শরীরে পরীক্ষা করা হয়।

2. এটা তিন গ্রেড শক্তিবৃদ্ধি (360Mpa) প্রক্রিয়াকরণ চাহিদা, ওভারলোড এবং উচ্চ তাপমাত্রা সহ্য করার ক্ষমতা প্রতিরোধ করতে পারেন; ইস্পাত বার ব্যাস পরিসীমা: একক লাইন (4-12) মিমি, ডবল লাইন (4-10) মিমি।

3. সম্পূর্ণ বন্ধ লুপ নিয়ন্ত্রণ সঙ্গে উচ্চ নির্ভুলতা servo ড্রাইভ + 1 মিমি যন্ত্র পৌঁছানোর দৈর্ঘ্য সঠিকতা তোলে, এবং কোণ নির্ভুলতা + 1 ডিগ্রী পৌঁছানোর তোলে।

4. নমন প্রক্রিয়াটি মরা পরিবর্তন করতে পারে, যাতে কমপ্লেক্সের ন্যূনতম দৈর্ঘ্য যেটি machined হতে পারে 100 মিমি পৌঁছাতে পারে।

5. উচ্চ গতি, কোন বিলম্ব নমন প্রযুক্তি, দ্রুততম ঘন্টা প্রতি 1800 stirrups বাঁক করতে পারেন।

নিয়ন্ত্রণ সিস্টেম বৈশিষ্ট্য

1. কাটিয়া হাতিয়ার উচ্চ মানের এবং শক্তসমর্থ খাদ ইস্পাত মারা যায়। গ্রহণযোগ্যতা মান আন্তর্জাতিক মান NADCA207 অনুযায়ী কঠোরভাবে হয়, এবং উপাদানটির কর্মক্ষমতা একই জাতীয় মানের 50% -80% স্তর অতিক্রম করে।

2. বিশেষ তাপ চিকিত্সা প্রক্রিয়া নিয়ন্ত্রণ কাটিয়া সরঞ্জাম কাটিয়া সময় 100,000 বার বেশী হয়, এবং সেবা জীবন সাধারণ মরা steels যে 10 গুণ বেশি।

3. ট্র্যাকশন হুইল হ'ল সবচেয়ে বেশি নতুন উচ্চ খাদ পরিধান-প্রতিরোধী ইস্পাত, কাঁচামাল মান জাতীয় মান 3 গ্রেডের চেয়ে বেশি, উন্নত ভ্যাকুয়াম তাপ চিকিত্সা প্রক্রিয়া গৃহীত হয়, তার পরিধান প্রতিরোধের গার্হস্থ্য সমান গুণমানের চেয়ে বেশি মরা ইস্পাত 30% -50%, সাধারণ মরা ইস্পাত 3-5 বার কর্মক্ষমতা।

প্রক্রিয়াজাতকরণ প্রক্রিয়ার বৈশিষ্ট্য বৈশিষ্ট্য

সম্পূর্ণরূপে স্বয়ংক্রিয় সিএনসি লেজার কাটিয়া কেন্দ্র, একাধিক স্বয়ংক্রিয় ঢালাই রোবট, কয়েকটি সুনির্দিষ্ট উল্লম্ব এবং অনুভূমিক যন্ত্র কেন্দ্রের শতভাগ অংশ এবং অংশগুলির উচ্চ নির্ভুলতা যন্ত্র, এক শত শতাংশ বিনিময় হারের সাথে।

সরঞ্জাম গঠন

1. ওয়্যার বিভাজন প্রক্রিয়া

(1) আর্টিলারি লাইন র্যাকের দুটি সেট, প্রতিটি সেট 2 টন সহ্য করতে পারে। এল র্যাক অনুভূমিক এবং অনুভূমিকভাবে স্থাপন করা যেতে পারে। ইস্পাত বার স্থাপন করার পরে, তারের rods স্বয়ংক্রিয়ভাবে প্রধান ইঞ্জিন বিতরণ করা হয়।

(2) তারের ঝুড়ি এল তারের যন্ত্রের একটি সেট দিয়ে সজ্জিত, যা কার্যকরভাবে স্ট্রাইক বারটিকে অযৌক্তিকভাবে প্রতিরোধ করতে পারে।

2. ট্র্যাকশন সোজা প্রক্রিয়াটি বহিরাগত ট্রান্সক্রস এবং অভ্যন্তরীণ উল্লম্ব দুটি সোজা, এবং শেষ দুটি সোজা চাকার সাথে গঠিত হয় দুটি অংশে বিভক্ত, যা দ্বৈত তারের সোজাকরণের স্বাধীন সমন্বয় নিশ্চিত করতে পারে।

3. নিমজ্জন এবং কাঁধের প্রক্রিয়াটির ঢালাই প্রক্রিয়াটি একটি নির্দিষ্ট ফলক এবং একটি বৈদ্যুতিক মোটর দ্বারা চালিত একটি চলমান ফলক দ্বারা গঠিত হয়। নির্দিষ্ট ফলক ইস্পাত বারের দিক সীমাবদ্ধ করতে ব্যবহৃত হয় এবং কয়েক সেকেন্ডের মধ্যে দ্রুত প্রতিস্থাপিত হতে পারে। মোবাইল ছুরি চারপাশে ব্যবহার করা যেতে পারে, এবং রক্ষণাবেক্ষণ খরচ কম।

4. বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম উচ্চ নির্ভুলতা সঙ্গে শিল্প কম্পিউটার সিএনসি নিয়ন্ত্রণ সিস্টেম গ্রহণ, এবং এটি খুব খারাপ কাজ পরিবেশে মানিয়ে নিতে পারেন। স্পর্শ স্ক্রিপ্ট ইনপুট মাধ্যমে, তরল স্ফটিক রঙ প্রদর্শন, আমরা কোণে কোনো আকৃতি সঙ্গে 32 stirrups এবং রূপরেখা বার ডিজাইন করতে পারেন।

তাৎক্ষণিক বিবরণ

অবস্থা: নতুন
মূল স্থান: শ্যান্ডং, চীন (মেইনল্যান্ড)
ব্র্যান্ড নাম: JiaXIN
মেশিন টাইপ: কোঁকড়া ঝাল মেশিন
কাঁচামাল: ইস্পাত বার
উপাদান / ধাতু প্রক্রিয়াজাতকরণ: কার্বন ইস্পাত
শক্তি: CNC
অটোমেশন: স্বয়ংক্রিয়
অতিরিক্ত সেবা: BENDING
সার্টিফিকেশন: আইএসও 9 001: 2000, ISO9001-2008
পণ্যের নাম:স্বয়ংক্রিয় Rebar স্টিরপ নম মেশিন
ধরন: স্বয়ংক্রিয়
ব্যবহার: Rebar প্রক্রিয়া
বিদ্যুৎ খরচ: 5 কেডব্লিউ
ওজন: 1700KG
ট্র্যাক গতি: 100 মি / মি
দৈর্ঘ্য Accurancy: ± 1 মিমি
মাত্রা: 3650 * 1200 * 1950mm
রঙ: স্লিভার ধূসর
বিক্রয়োত্তর সেবা প্রদানের পর: ইঞ্জিনিয়ারদের সেবা প্রদান
